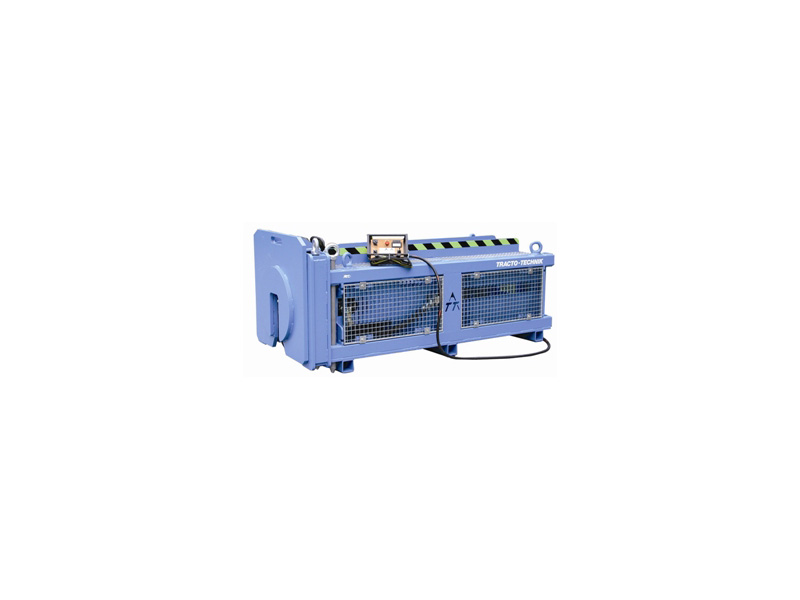

Grundoburst 1250 G фирмы «Tracto-technik Gmbx» предназначенной для бестраншейной замены трубопроводов

Технические характеристики системы Grundoburst 1250 G

Установка Grundoburst 1250G предназначена для замены уже существующих труб из полиэтилена, чугуна, стали и железобетона Ø от 150 мм до 600 мм на новые трубы.

Система Grundoburst 1250G состоит из надежного лафета, гидравлической силовой станции и принадлежностей. Grundoburst 1250G быстро приводится в рабочее состояние, так как просто собирается. Управление несложное и требует незначительное количество обслуживающего персонала. Благодаря большой разрушающей силе (сила тяги 1.270кН, сила проталкивания 660 кН) и высокой скорости затягивания (1,66 метров в минуту) в хороших условиях возможна замена старого трубопровода до 200 метров в день.

Назначение, принцип работы

Лафет Grundoburst 1250G устанавливается в стартовом или в промежуточном котловане;
Штанги Grundoburst 1250G пропускаются через старый трубопровод;
В конечном котловане, на штанги монтируется разрушающая насадка, расширитель для вдавливания остатков старой трубы в грунт, ниппель для зажима новой трубы;
При обратном ходе происходит одновременное затягивание новой и разрушение старой трубы.

Многофункциональность

Grundoburst 1250G позволяет взамен строй трубы прокладывать новую с увеличением ее диаметра, тем самым увеличивать пропускную способность инженерных сетей.
С помощью Grundoburst 1250G можно проводить и, так называемое, калибровочное расширение, когда старая труба не разрушается, а втягивается новая меньшего диаметра. Для этого применяется специальный расширитель, имеющий роликовые направляющие. Его диаметр соответствует внутреннему диаметру старого трубопровода.
С помощью Grundoburst 1250G можно проводить санацию труб с целью очистки от каких-либо загрязнений без разрушения трубопровода.
Grundoburst 1250G позволяет разрушать старый трубопровод путем вытягивая части трубы из грунта и его разрушения в промежуточном котловане или перед Grundoburst 1250G о разрушитель. Технологически это также как и при стандартном разрушении: в старую трубу проталкиваются штанги, затем в трубу вставляется калибровочный упор и новая труба с расширителем. Старая труба вытягивается из земли, а на ее место укладывается новая. Grundoburst 1250G в таком случае работает с выдвинутыми телескопическими упорами и имеет упор в стенку котлована. Старая труба разрушается в приемном котловане о разрушитель.

Экономичность, низкая стоимость работ

Проведение работ установкой Grundoburst 1250G позволяет Заказчику экономить до 10% на оплату услуг проектных институтов по составлению проекта.
В случае переходов под дорогами, сооружениями и прочими препятствиями уходят в прошлое перекопанные улицы, когда то бывшие повседневным явлением в нашей жизни.
Бестраншейная замена трубопровода по сравнению с затратами на традиционную разработку котлована для замены или прокладки труб позволяет Заказчикам экономить на земляных работах и последующем восстановлении благоустройства.
Замена старых трубопроводов на новейшие материалы повышает надежность и существенно продлевает срок службы подземных коммуникаций.

Время в оформлении документов

Производство СМР практически не требует дополнительных разрешений и согласований, так как работа осуществляется по старому трубопроводу, те есть по заведомо известной трассе.

Grundoburst 1250G - Это удобство для населения и экологическая безопасность!
