Grundoram Gigant Mini проходческая машина для забивки стальных труб

Технические характеристики системы Grundoram Gigant Mini

ГРУНДОРАМ Диаметр установки, мм Диаметр заднего конуса, мм Длина, мм Масса, кг Число ударов, мин -1 Расход воздуха, м 3/мин Энергия удара, Нм Мин. диаметр трубы, мм Рабочее давление, бар
МИНИ-АТЛАС 125 140 905 60 580 1,7 180 50 6–7
МИНИ-ОЛИМП 180 230 1080 175 520 3,5 720 100 6–7
МИНИ-ГИГАНТ 270 330 1230 460 430 10 2000 200 6–7
ДАВИД 95 112 1460 59 345 1,2 230 50 6–7
АТЛАС 130 145 1453 95 320 2,7 420 50 6–7
ТИТАН 145 160 1545 138 290 4,5 800 50 6–7
ОЛИМП 180 195 1690 230 300 4,5 890 100 6–7
ГЕРКУЛЕС 216 235 1913 368 340 6,5 1440 100 6–7
ГИГАНТ 270 300 2010 615 310 12 2860 120 6–7
КОЛОСС 350 400 2341 1180 220 20 6820 200 6–7
ГОЛИАФ 460 510 2852 2465 180 35 11600 280 6–7
ТАУРУС 600 670 3645 4800 180 50 18600 380 6–7
АПОЛЛО 800 900 4400 11500 180 100 40600 600 6–7

Назначение, принцип работы

Для динамической прокладки труб используются специальные установки. Данные установки позволяют производить экономичную прокладку стальных труб в качестве футляров или сами трубы до 4000 мм в диаметре на длину до 80 м в грунтах 1 – 5 (частично даже в 6 – легкоразрушающиеся камни) категорий.



Машины с пневматическим приводом для прокладки имеют цилиндрическую форму с передним или соответственно с задним конусом, режущим сегментом и/или с конусами/адаптерами для удаления грунта, которые создают жесткую фиксацию установки и трубы. При использовании конусов/адаптеров для удаления грунта, часть грунта может выйти через два отверстия. Применение конусов помогает избегать расширение труб и позволят сваривать торцы труб по всей длине. Швы на спирально сваренной трубе должны быть сглажены с уровнем самой трубы в месте стыковки. Это необходимо для предотвращения точечных нагрузок.

Пневмоударные установки работают от обычного компрессора. После сварки, труба полностью по всей длине постепенно продвигается вперед. Благодаря надежной цельной конструкции, самая большая установка для забивки из групп Тракто – Техник можно достигать ударную энергию 40 000 Nm (при полной нагрузке), которая оптимально преобразуется через всю трубу к переднему режущему сегменту. Средняя скорость продвижения 10 м/час.

После проведения работ, грунт полностью удаляется из трубы при помощи водного напора или в сочетании с сжатым воздухом или только водным напором. Удаление при внутреннем диаметре 500 возможно только сжатым воздухом после принятия всех мер безопасности. (Смотрите инструкции по безопасности!).

Каждый пункт – это плюс:

  • Не нужна упорная стенка в котловане
  • Минимальное время монтажа на стройплощадке, простая конструкция
  • Нужно только незначительное покрытие грунтом
  • Выдерживает большую нагрузку благодаря надежной конструкции
  • Большой диаметр открытой трубы может принять большие камни
  • Грундорам может работать в стесненных условиях
  • Подходит под несколько диаметров труб благодаря запатентованному кеглю
  • Благодаря ударным сегментам предотвращается деформация трубы
  • Практичная система принадлежностей
  • Деформация и проседание грунта исключены
  • Возможен контроль продвижения машины
  • 13 типов машин с ударной силой до 40500 Нм
  • Многостороннее применение

Область применения ГРУНДОРАМ:

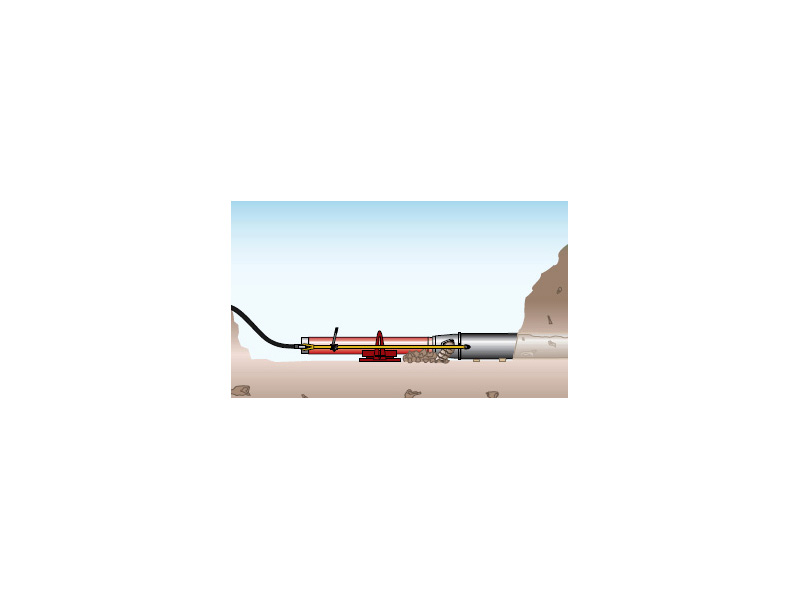

ГРУНДОРАМ – способ прокладки стальных труб

Качественные преимущества

ГРУНДОРАМ – Преимущества
