Тоннелепроходческий комплекс Herrenkneсht МН 3

Тоннелепроходческий комплекс Herrenkneсht МН 3;

Прокладывает трубы диаметром 1000мм – 1600мм, закрытым способом через а/дороги, ж/д пути, с заданным уклоном.

Изготовитель: Herrenkneсht

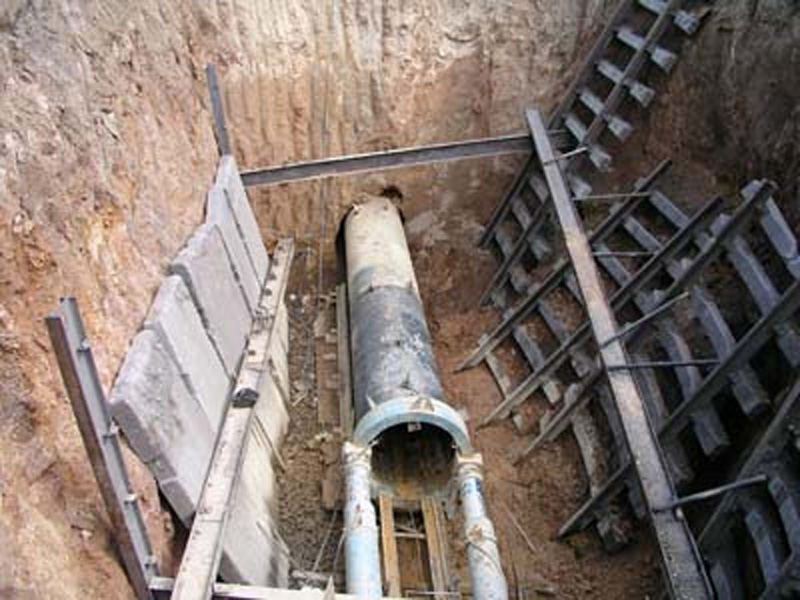

Принцип работы:   Для того, чтобы осуществить прокладку коммуникаций, достаточно двух котлованов: стартового и  приёмного, глубина которых соответствует глубине прокладки. В стартовом котловане устанавливается мощная домкратная станция, на которую помещается проходческая машина с рабочим органом (мини экскаватором).

С помощью домкратов осуществляется перемещение проходческой машины в грунтовом массиве на величину заходки, равную его длине, после чего на домкратную станцию помещается труба продавливания той же длины и процесс повторяется.  Наращиванием става труб  отдельными трубами производится монтаж трубопровода, т.е.  осуществляется проходка до выхода проходческой машины в приёмный котлован.

 Точность проходки осуществляется с применением системы лазерного наведения.

Проходческий комплекс Herrenkneсht МН 3 способен проталкивать стальные и железобетонные трубы диаметром до 1600 мелеметров, что так необходимо при строительстве коллекторов по существующими дорогами в условиях блуждающих токов»

Система управления комплексом обеспечивает точность проходки и позволяет в каждый момент времени контролировать показатели, полностью характеризующие положение проходческой машины, что является обязательным условием при строительстве самотечной канализации, где обходимо по всей проходке контролировать уклон прокладываемого трубопровода.

За этот период применения технологии микротоннелирования многие оценили преимущества и выгоду применения данной технологии, это:

- обеспечение  строительства трубопроводов без вскрытия поверхности, не нарушает городскую среду и движение транспорта;

- работы ведутся бесшумно и вибрации поверхности практически отсутствуют;

- обеспечение высокой точности траектории проходки;

- существующие коммуникации остаются нетронутыми;

- применение данной технологии возможно в условиях плотной городской застройки.

 Сегодня все чаще проектируется строительство  подземных коммуникаций методом микротоннелирования, поэтому использование этого метода бестраншейного строительства трубопроводов является все белее актуальным направлением.

Особые преимущества комплекса:

Тоннелепроходческий комплекс Herrenkneсht МН 3 наиболее эффективен при  прокладывании железобетонных трубопроводов под существующими дорогами. В условиях неблагоприятной среды (блуждающих токов) железобетонные трубопроводы являются наиболее устойчивыми к разрушению. Комплекс позволяет прокладывать железобетонные трубы диаметром до 1600 мм, на расстояние до 120 метров без вскрытия поверхности.
